Y43X 比例式減壓閥
我公司生產的比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。
主要技術參數
| 適用介質 | 水、氣體 | |||
| 適用溫度 | ≤90℃ | |||
| 壓力誤差 | ≤8％ | |||
| 最小開啟壓力 | 2∶1 | 0.2MPa | ||
| 3∶1 | 0.3MPa | |||
| 連接形式 | 法蘭、內螺紋 | |||
| 主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
| 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 | |
主要外形尺寸（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準）
| 公稱通徑DN（mm） | A | D3 |
| 25 | 232 | 115/125 |
| 32 | 246 | 140/150 |
| 40 | 256 | 150/155 |
| 50 | 270 | 165/175 |
| 65 | 306 | 185/200 |
| 80 | 320 | 210/230 |
| 100 | 340 | 240/265 |
| 125 | 400 | 275/300 |
| 150 | 429 | 310/350 |
| 200 | 358 | 355/400 |
| 型號 | 公稱壓力 | 公稱通徑DN（mm） | L |
|
YB43X-10T （B型） |
1.0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
|
YB43X-16T （B型） |
1.6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
| 公稱通徑DN（mm） | 尺寸（mm） | ||
| C | L | D | |
| 15 | 1/2" | 80 | 50 |
| 20 | 3/4" | 80 | 50 |
| 25 | 1" | 90 | 54 |
| 32 | 1 1/4" | 100 | 60 |
| 40 | 1 1/2" | 110 | 68 |
| 50 | 2" | 120 | 80 |

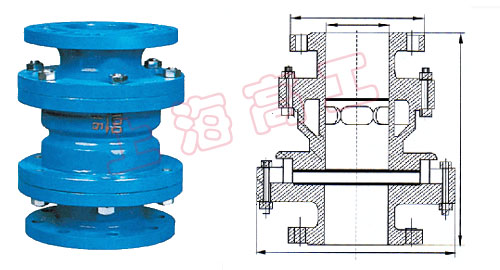

結構圖
溫馨提示：“Y43X 比例式減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
