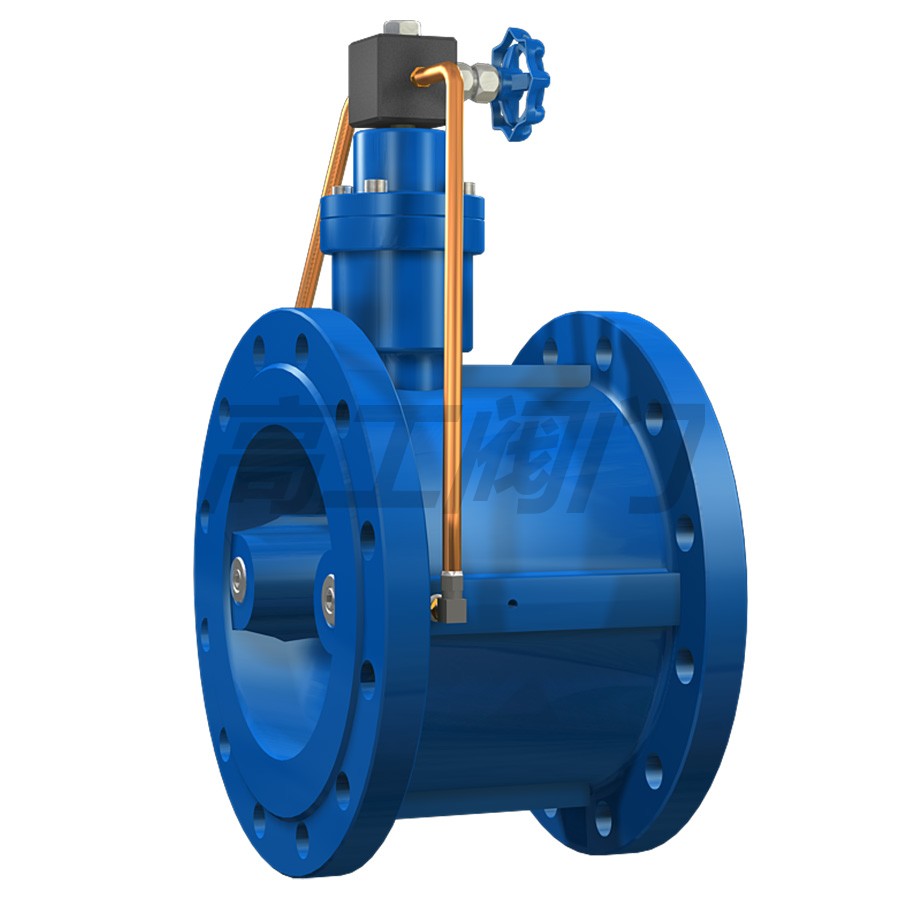

HH44X 微阻緩閉止回閥

產品概述
該閥由閥體、閥蓋、閥瓣、閥軸及調節閥等組成，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉的水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無震動、無噪音等特點。

主要零件材料

零件名稱	閥體	閥瓣	閥桿、油缸、活塞、彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不銹鋼	丁腈橡膠

主要技術參數

型號	公稱壓力	試驗壓力		適用溫度	適用介質	緩閉時間
		殼體	密封
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80℃	清水、污水、海水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

主要外形尺寸

公稱通徑	尺寸			公稱通徑	尺寸
公稱通徑	L	H	H1	公稱通徑	L	H	H1
40	140	200	88	350	290	480	297
50	150	215	98	400	310	550	324
65	170	225	108	450	330	585	351
80	180	235	118	500	350	640	379
100	190	280	130	600	390	720	434
125	200	290	148	700	430	780	491
150	210	310	172	800	470	840	549
200	230	350	210	900	510	990	600
250	250	415	240	1000	550	1050	655
300	270	450	264	1200	630	1210	770

結構圖

溫馨提示：“HH44X 微阻緩閉止回閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
