YJ41W 氧氣截止閥

主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用來調節流量，但適用的壓力范圍很廣。氧氣專用閥是為氧氣管網特殊設計的專用閥門，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中．

結構特點

該類產品除了具有普通閥門的功能外，又有其自身的特點。在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。所有通徑閥門法蘭端均設有導電螺孔，以防靜電。閥門外露部位有保護措施，防止塵土和油類污染。該類產品的所用材料分兩大類：一類是選用了鑄造硅黃銅為閥體、閥蓋、閥瓣的用材；另一類是選用了優質不銹鋼為閥體、閥蓋、閥瓣的用材。

設計與制造標準
●設計與制造：GB12235
●法蘭尺寸：GB9113
●結構長度：GB12221
●檢驗與實驗：GB/T13927

主要性能和使用范圍

型號	公稱壓力	殼體試驗壓力Ps(Mpa)		氣密封試驗	適用溫度(℃)	適用介質
		水	氣
YJ41W-25P YJ41W-40P	2.5	3.8	2.5	2.5	常溫	氧氣

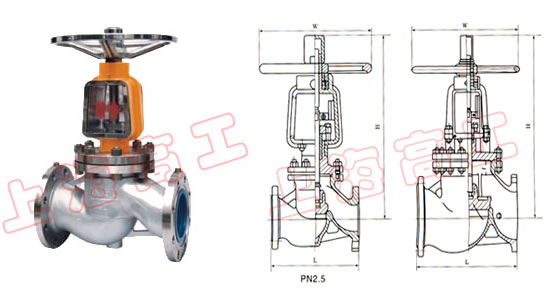

產品外形尺寸圖

主要外形尺寸

YJ41W-40P、YJ41W-40R														重量 (kg)
公稱通徑 DN(mm)	尺寸 (mm)
公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	fz	z-фd	Dz	i	H	D0
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100	5
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100	6.5
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125	7
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180	13.5
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160	16
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320	32
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360	45
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400	60
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450	80
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450	105
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560	134
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640	266
250	650	445	385	345	313	42	3	4.5	12-ф34	480	88	975	720	491
300	750	510	450	408	364	46	4	4.5	16-ф34	520	100	1115	800	705
400	950	655	585	535	474	58	4	5	16-ф41	650	140	1425	900	1234

結構圖

溫馨提示：“YJ41W 氧氣截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
